Комбинированная гидросиловая установка — это современная гидроэлектростанция, предназначенная для привода различного гидроприводного оборудования на буровых платформах и наземных установках. Комбинированный HPU компании JJC с использованием запатентованного дыхательного резервуара создает микроположительное давление в полностью закрытом резервуаре. В сочетании с контролем постоянного давления разгрузки перелива, контролем мощности и контролем расхода достигается высокая жесткость управления, быстрый динамический отклик, энергосбережение и защита окружающей среды. Вся линейка продукции оснащена системой контроля температуры масла, системой мониторинга состояния масла и системой сигнализации, дистанционным/местным переключением управления. Функция удаленного контроля давления и расхода является дополнительной.
Гидравлические силовые единицы
-

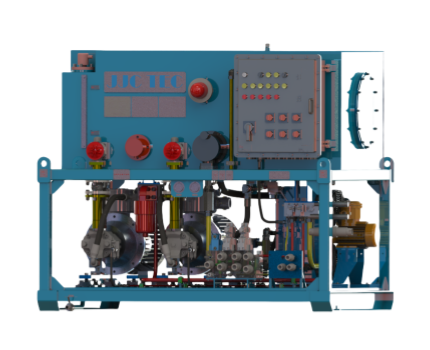

ХПУ37-120ДИМакс. Скорость потока: 120 л/мин.
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×37 кВт
Мощность электрического нагревателя: 5 кВт
Мощность электрического нагревателя: 2,2 кВт
Мощность двигателя цикла заправки: 1,5 кВт.
Емкость масляного бака: 800 л
Скорость потока заправочного насоса: 80 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 2400 кг
Размеры (Д × Ш × В): ≤2200 мм × 1800 мм × 1880 мм -

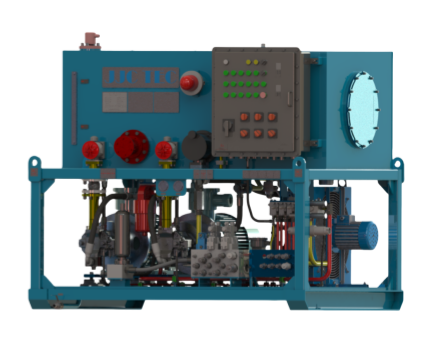

ХПУ45-140ДИМакс. Скорость потока: 140 л/мин.
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×45 кВт
Мощность электрического нагревателя: 5 кВт
Мощность электрического нагревателя: 2,2 кВт
Мощность двигателя цикла заправки: 1,5 кВт.
Емкость масляного бака: 1000 л.
Расход заправочного насоса: 70 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 3000 кг
Размеры (Д × Ш × В): ≤2200 мм × 1850 мм × 2000 мм -

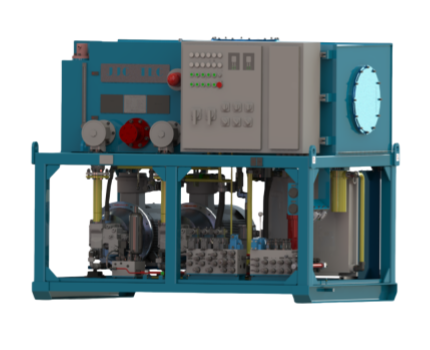

ХПУ55-200ДИМакс. Скорость потока: 200 л/мин.
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×55 кВт
Мощность электрического нагревателя: 6 кВт
Мощность электрического нагревателя: 3 кВт
Мощность двигателя цикла заправки: 2,2 кВт.
Емкость масляного бака: 1200 л.
Расход заправочного насоса: 105 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 4800 кг
Размеры (Д × Ш × В): ≤2450 мм × 1850 мм × 2100 мм -

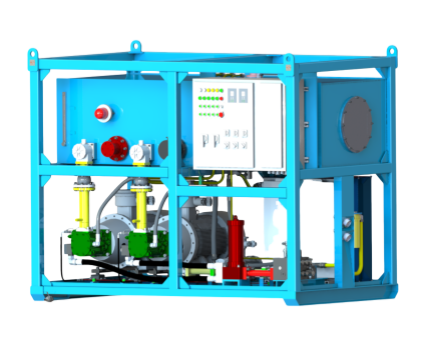

ХПУ75-280ДИМакс. Скорость потока: 280 л/мин
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×75 кВт
Мощность электрического нагревателя: 6 кВт
Мощность электрического нагревателя: 3 кВт
Мощность двигателя цикла заправки: 3 кВт
Емкость масляного бака: 1500 л.
Расход заправочного насоса: 105 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 5800 кг
Размеры (Д × Ш × В): ≤3200 мм × 1850 мм × 2300 мм. -

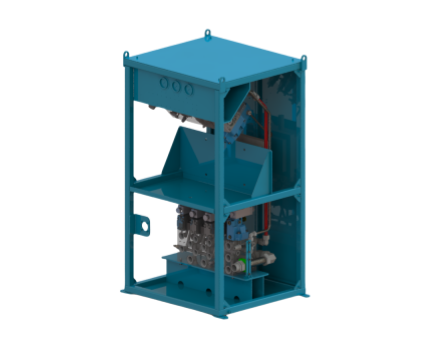

Стандартный блок управления JJCМакс. Скорость потока: 200 л/мин.
Макс. Давление: 21 МПа
Электрическая мощность: 380 В/50 Гц/460 В/60 Гц
Диапазон температур:-20℃～+55℃
Вес: 450 кг
Размеры (Д × Ш × В): ≤845 мм × 700 мм × 1430 мм -

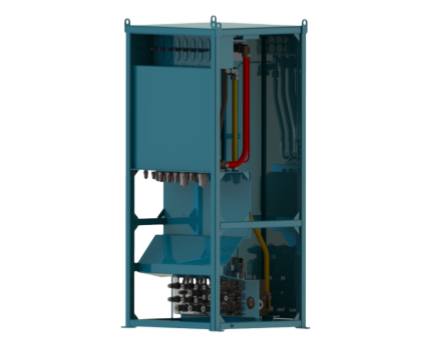

Многоходовой клапан JJCМакс. Скорость потока: 200 л/мин.
Макс. Давление: 21 МПа
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 475 кг
Размеры (Д×Ш×В): 815×697×1700 мм -

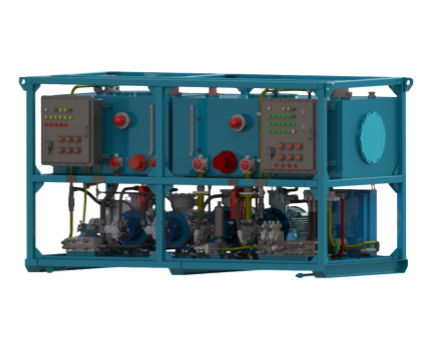

HXJ180DBМакс. Скорость потока: 140 л/мин.
Макс. давление: 21 МПа
Мощность основного двигателя: 2×45 кВт.
Максимальная скорость потока Monkey Broad HPU: 40 л/мин.
Обезьяна Широкий HPU Макс. Давление: 21 МПа
Мощность двигателя Monkey Broad HPU: 2×30 кВт
Мощность основного нагревателя: 5 кВт
Мощность нагревателя Monkey Broad HPU: 3 кВт
Емкость основного масляного бака: 1700 л.
Емкость масляного бака Monkey Broad HPU: 400 л
Электрическая мощность: 380 В/50 Гц
Диапазон температур: 20 ℃ ~ + 55 ℃
Вес: 5800 кг
Размеры (Д × Ш × В): ≤3700 мм × 1800 мм × 2100 мм
-
Макс. Скорость потока: 120 л/мин.
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×37 кВт
Мощность электрического нагревателя: 5 кВт
Мощность электрического нагревателя: 2,2 кВт
Мощность двигателя цикла заправки: 1,5 кВт.
Емкость масляного бака: 800 л
Скорость потока заправочного насоса: 80 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 2400 кг
Размеры (Д × Ш × В): ≤2200 мм × 1800 мм × 1880 мм -
Макс. Скорость потока: 140 л/мин.
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×45 кВт
Мощность электрического нагревателя: 5 кВт
Мощность электрического нагревателя: 2,2 кВт
Мощность двигателя цикла заправки: 1,5 кВт.
Емкость масляного бака: 1000 л.
Расход заправочного насоса: 70 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 3000 кг
Размеры (Д × Ш × В): ≤2200 мм × 1850 мм × 2000 мм -
Макс. Скорость потока: 200 л/мин.
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×55 кВт
Мощность электрического нагревателя: 6 кВт
Мощность электрического нагревателя: 3 кВт
Мощность двигателя цикла заправки: 2,2 кВт.
Емкость масляного бака: 1200 л.
Расход заправочного насоса: 105 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 4800 кг
Размеры (Д × Ш × В): ≤2450 мм × 1850 мм × 2100 мм -
Макс. Скорость потока: 280 л/мин
Макс. Давление: 21 МПа
Мощность главного двигателя: 2×75 кВт
Мощность электрического нагревателя: 6 кВт
Мощность электрического нагревателя: 3 кВт
Мощность двигателя цикла заправки: 3 кВт
Емкость масляного бака: 1500 л.
Расход заправочного насоса: 105 л/мин.
Электрическая мощность: 380 В/50 Гц
Диапазон температур:-20℃～+55℃
Вес: 5800 кг
Размеры (Д × Ш × В): ≤3200 мм × 1850 мм × 2300 мм. -
-
-
Макс. Скорость потока: 140 л/мин.
Макс. давление: 21 МПа
Мощность основного двигателя: 2×45 кВт.
Максимальная скорость потока Monkey Broad HPU: 40 л/мин.
Обезьяна Широкий HPU Макс. Давление: 21 МПа
Мощность двигателя Monkey Broad HPU: 2×30 кВт
Мощность основного нагревателя: 5 кВт
Мощность нагревателя Monkey Broad HPU: 3 кВт
Емкость основного масляного бака: 1700 л.
Емкость масляного бака Monkey Broad HPU: 400 л
Электрическая мощность: 380 В/50 Гц
Диапазон температур: 20 ℃ ~ + 55 ℃
Вес: 5800 кг
Размеры (Д × Ш × В): ≤3700 мм × 1800 мм × 2100 мм
Высокая надежность
Запатентованная технология конструкции полностью изолированного бака и дыхательного резервуара эффективно обеспечивает чистоту гидравлического масла и значительно продлевает срок службы гидравлических компонентов. Компоненты электрической системы управления и гидравлической системы имеют высочайшее качество и имеют меньший процент отказов.
Быстрый динамический отклик
Запатентованная система гидравлического управления посредством комбинированного управления постоянным давлением разгрузочного перелива, управления мощностью и управления расходом для достижения быстрого динамического реагирования, высокой жесткости управления, что помогает снизить потребление энергии и низкое тепловыделение в режиме ожидания.
Энергосбережение и защита окружающей среды
Запатентованный дыхательный резервуар изолирует гидравлическое масло от внешнего воздуха, предотвращает загрязнение и окисление, вызванное пылью и водой в окружающем воздухе, значительно продлевает цикл замены и срок службы гидравлического масла, система гидравлического управления обеспечивает низкий рост температуры гидры.
Низкая утечка
Система может адаптировать температуру, чтобы сделать температуру масла стабильной, сохраняя при этом динамическую скорость отклика и жесткость управления. Система оснащена импортным регулирующим клапаном, соединениями и трубопроводом для уменьшения утечек.
Высокая чистота
В процессе работы гидравлической силовой установки за счет сжатия и расширения дыхательного резервуара в масляном баке давление внутри и снаружи масляного бака всегда уравновешивается, а гидравлическое масло в масляном баке всегда изолировано от воздуха. снаружи, чтобы эффективно e
Расширяемость
Модульная и компактная конструкция, порт «Rig Total Integrated Control», готовый для установки новых буровых установок и запроса на модернизацию буровой установки по индивидуальному заказу. Предоставляет полную линейку моделей, подходящих для различных буровых установок и конфигураций, а также индивидуальный дизайн, доступный по запросу.
