Как заменить энкодер в системе верхнего привода？

Угрожает ли неисправный энкодер вашим срокам бурения? Являясь жизненно важным органом чувств системы верхнего привода, этот компонент обеспечивает точное управление двигателем. Если это не удается, вся ваша операция останавливается. В этом руководстве вы узнаете, как его заменить и восстановить максимальную производительность.

Ключевые выводы

● Точность центровки не подлежит обсуждению: даже небольшое осевое смещение может привести к выходу из строя подшипника или дрожанию сигнала в системе верхнего привода.

● Критическая защитная изоляция: всегда выполняйте полную LOTO (блокировку/маркировку) и проверяйте разряд шины постоянного тока ЧРП, чтобы предотвратить поражение электрическим током.

● Точная документация по подключению. Зафиксировать расположение выводов фаз A, B и Z необходимо во избежание ошибок вращения двигателя или отключений привода.

● Защита окружающей среды: высококачественное уплотнение и антивибрационный монтаж являются основной защитой от суровых условий работы системы верхнего привода.

● Синхронизация программного обеспечения. Замена оборудования — это только половина дела; вам необходимо откалибровать параметры ЧРП и количество импульсов для достижения оптимальной производительности.

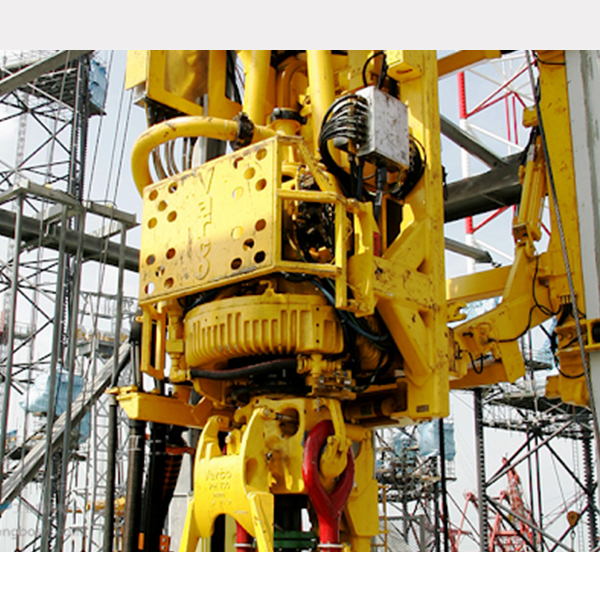

Пошаговое руководство по замене энкодера в системе верхнего привода

Замена энкодера требует больше, чем просто механическая замена; требуется хирургическая точность, чтобы система верхнего привода правильно интерпретировала сигналы двигателя. Следуйте этой последовательности, чтобы обеспечить успешную установку.

Первоначальная подготовка и доступ к компонентам

Начните со снятия защитного кожуха или кожуха вентилятора двигателя. Большинство энкодеров расположены на неприводной стороне бурового двигателя. Удалите скопившуюся смазку и мусор после сверления. Убедитесь, что у вас достаточно освещения и устойчивая платформа, поскольку эти компоненты часто располагаются высоко на вышке.

Отделение существующего кодера

Осторожно ослабьте установочные винты на муфте вала. Если в энкодере используется конструкция с полым валом, отверните зажимное кольцо. Не прикасайтесь к корпусу двигателя, так как это может привести к изгибу тонких гибких монтажных пластин. Если муфта застряла, используйте специальный небольшой съемник, а не плоскую отвертку.

Документация по проводке и распиновке

Прежде чем что-либо отключать, сделайте фотографию клеммной колодки в высоком разрешении. Наметьте схему подключения фаз A, B и Z, а также их инвертированных составляющих (A', B', Z') и силовых проводов (обычно +5 В или +24 В). Неправильное подключение даже одного сигнального провода может привести к тому, что система верхнего привода будет работать в неправильном направлении или вызвать мгновенные отключения из-за перегрузки по току.

Установка нового блока кодера

Наденьте новый блок на вал. Он должен сидеть прочно, без приложения чрезмерных усилий. Если посадка слишком плотная, проверьте вал на наличие заусенцев. Убедитесь в отсутствии осевого смещения; Энкодер должен располагаться строго перпендикулярно валу двигателя, чтобы предотвратить преждевременный износ подшипников внутри сенсорного блока.

Закрепление рычага предотвращения вращения

Рычаг, предотвращающий вращение, или «трос» предотвращает вращение корпуса энкодера, позволяя при этом вращаться внутреннему валу. Натяните его, чтобы он оставался твердым, но не жестким. Чрезмерное затягивание этого рычага приводит к механическому напряжению, которое приводит к «дрожанию» сигнала и физическому выходу из строя внутренних подшипников энкодера.

Экологическая герметизация

Условия бурения жестокие. Повторно установите высококачественные силиконовые прокладки или проверьте уплотнительные кольца на крышке распределительной коробки. Убедитесь, что кабельный ввод достаточно затянут, чтобы предотвратить попадание влаги по проводу в электронику энкодера.

Первоначальное включение и проверка сигнала

После установки подайте питание на вспомогательную систему, не вращая главный двигатель. Проверьте диагностический экран VFD. Он должен показывать устойчивую «нулевую» скорость, а не колеблющиеся значения. Если возможно, поверните вал вручную, чтобы увидеть, увеличивается ли количество импульсов логически.

Совет : Всегда используйте калиброванный динамометрический ключ для установочных винтов муфты; Чрезмерное затягивание может привести к деформации полого вала энкодера и вызвать внутренние ошибки сигнала.

Примечание . Дважды проверьте, соответствует ли номинальное напряжение нового энкодера выходному сигналу ЧРП, так как установка энкодера на 5 В в цепь 24 В приведет к немедленному отказу оборудования.

Протоколы безопасности и изоляции перед заменой

Безопасность является абсолютным приоритетом при обслуживании системы верхнего привода. Эти машины хранят огромное количество электрической и механической энергии.

Процедуры LOTO (блокировки/маркировки)

Изолируйте основной источник питания в доме SCR или VFD. Убедитесь, что шина постоянного тока полностью разряжена — после отключения питания это часто занимает несколько минут. Зафиксируйте выключатель в положении «Выкл.» и держите ключ при себе.

Безопасность работы на высоте

Поскольку во время технического обслуживания система верхнего привода часто располагается высоко на вышке, используйте процедуры 100%-ной фиксации. Закрепите все инструменты с помощью ремешков. Упавший гаечный ключ может оказаться фатальным для персонала, находящегося на буровой, и нанести катастрофический ущерб расположенному ниже оборудованию.

Защита от электростатического разряда (ESD)

Во внутренних устройствах энкодера используется чувствительная микроэлектроника. Если возможно, наденьте антистатический браслет или, по крайней мере, прикоснитесь к заземленной части корпуса двигателя, прежде чем прикасаться к новому энкодеру, чтобы снять накопление статического электричества с вашего тела.

Проверка безопасности	Требование
Электрическая изоляция	Блокировка/маркировка (LOTO) на VFD
Защита от падения	Ремни для всего тела с двойными ремнями.
Безопасность инструмента	Все инструменты привязаны к мастеру или рабочей корзине
Разряд энергии	Перед вводом убедитесь, что напряжение шины постоянного тока < 50 В.

Диагностика неисправности энкодера в системе верхнего привода

Вы не захотите заменить совершенно исправный кодер только для того, чтобы обнаружить, что проблема в изношенном кабеле. Точная диагностика экономит время и деньги.

Интерпретация кодов неисправностей ЧРП

Ищите конкретные коды, такие как «ENC LOSS», «SPEED DEV» или «ENCODER PHASE». Если система верхнего привода отключается сразу после запуска, это обычно указывает на полную потерю сигнала или несоответствие проводки.

Тестирование целостности сигнала

С помощью мультиметра проверьте напряжение питания на стороне энкодера. Если питание есть, используйте портативный осциллограф для просмотра прямоугольных волн. Вы должны увидеть чистый, отчетливый пульс. «Округленные» волны указывают на проблемы с емкостью кабеля или помехи, а не на неисправный кодировщик.

Физический осмотр

Медленно вращайте двигатель. Прислушайтесь к щелчкам или скрежетанию, исходящим из корпуса энкодера. Проверьте муфту; Ослабленный установочный винт — это распространенная «фантомная» неисправность, имитирующая сломанный энкодер.

Различие между шумом и отказом оборудования

Электромагнитные помехи (EMI) часто выглядят как неисправность энкодера. Если скорость колеблется только тогда, когда двигатель находится под большой нагрузкой, проблема может заключаться в плохом экранировании кабеля энкодера, а не в самом энкодере.

Примечание . Если вы обнаружите влагу внутри корпуса энкодера, основная неисправность связана не с энкодером, а с уплотнением или кабельным вводом. Сначала устраните утечку.

Инструменты и оборудование, необходимые для успешной установки

Для системы верхнего привода требуются специальные инструменты, чтобы предотвратить содрание резьбы или повреждение прецизионного вала двигателя.

● Прецизионные ручные инструменты. Вам понадобится полный набор метрических и дюймовых шестигранных ключей, поскольку разные производители используют разные стандарты. Необходим небольшой приводной динамометрический ключ на 1/4 дюйма.

● Специализированные съемники: небольшой съемник для шестерен, предназначенный для электроники, помогает снять ступицу энкодера, не оказывая воздействия на подшипники двигателя.

● Диагностическая электроника. Генератор сигналов или тестер обратной связи могут проверить целостность кабеля от вышки до дома с ЧРП.

● Чистящие средства: используйте не оставляющее остатков средство для очистки контактов электроники. Избегайте использования WD-40 или тяжелых обезжиривающих средств вблизи поверхности энкодера.

Критические требования к выравниванию и калибровке

Выравнивание – это разница между ремонтом, который длится неделю, и ремонтом, который длится год. В системе верхнего привода вибрация постоянна, что делает центровку еще более важной.

Допуск на биение вала

С помощью циферблатного индикатора проверьте биение вала двигателя. Если вал согнут хоть немного, энкодер будет сильно вибрировать. Большинство энкодеров для тяжелых условий эксплуатации могут выдерживать эксцентриситет всего в несколько тысячных дюйма.

Синхронизация нулевого положения (Z-импульс)

Z-импульс (или индексный импульс) возникает один раз за оборот. Для некоторых двигателей с постоянными магнитами, используемых в системе верхнего привода, привод должен точно знать, где находится этот импульс по отношению к полюсам двигателя. Возможно, вам придется выполнить процедуру «статической настройки» или «выравнивания энкодера» с помощью программного обеспечения VFD.

Настройка параметров ЧРП

Если новый энкодер имеет другое количество импульсов на оборот (PPR) (например, 1024 против 2048), необходимо обновить параметры VFD. Невыполнение этого требования приведет к тому, что система верхнего привода будет вращаться с неправильной скоростью, что может привести к повреждению бурильной колонны.

Совет : После монтажа вручную поверните двигатель на 360 градусов, наблюдая за циферблатным индикатором, чтобы убедиться, что энкодер идеально отцентрирован.

Выбор подходящего кодера для замены

Выбор замены вашей системы верхнего привода предполагает нечто большее, чем просто сопоставление номера детали. Вы должны учитывать операционную среду.

PPR и согласование разрешения

Разрешение определяет, насколько плавно работает двигатель на низких скоростях. Большинство современных систем используют 1024 или 2048 PPR. Более высокое разрешение обеспечивает лучший контроль крутящего момента, но более чувствительно к электрическим шумам.

Совместимость механического интерфейса

Проверьте, используется ли в вашем двигателе крепление «C-face», крепление «Цветок» или простая муфта вала. Во многих системах верхнего привода используются энкодеры с полым валом, поскольку они экономят место и более устойчивы к осевому движению двигателя.

Рейтинги экстремальной окружающей среды

Убедитесь, что замена рассчитана на работу на нефтяном месторождении. Это означает, что она должна иметь степень защиты IP67 и широкий температурный диапазон (обычно от -40°C до +85°C). Он также должен быть рассчитан на сильные удары и вибрацию, поскольку сверление создает постоянный гармонический резонанс.

Послемонтажное тестирование и ввод в эксплуатацию

Никогда не приступайте сразу к сверлению после замены. Сначала необходимо проверить контур обратной связи системы верхнего привода.

Тест на вращение без нагрузки

Запустите двигатель со скоростью 10 об/мин, затем 50 об/мин, затем 100 об/мин без нагрузки. Следите за обратной связью по скорости VFD. Оно должно быть устойчивым. Если значение скорости «скачет», скорее всего, энкодер не отрегулирован или испытывает электрические помехи.

Полное увеличение крутящего момента

Если испытание без нагрузки пройдено, выполните испытание крутящего момента на «прорыв» или испытание на опрокидывание, если позволяет установка. Это гарантирует, что сигнал энкодера останется чистым, даже когда двигатель потребляет максимальный ток, когда электромагнитные помехи с наибольшей вероятностью могут нарушить сигнал.

Регистрация данных и анализ производительности

Сравните новые данные обратной связи с историческими записями. Если температура двигателя выше, чем обычно, или потребление тока непостоянно, выравнивание энкодера может быть слегка нарушено, в результате чего ЧРП «борется» с естественным вращением двигателя.

Совет : Зафиксируйте окончательные настройки центровки и PPR в журнале обслуживания буровой установки, чтобы упростить поиск и устранение неисправностей в будущем.

Примечание . В течение первых нескольких часов работы после замены технический специалист должен следить за ЧРП на предмет «мягких ошибок», которые не приводят к отключению системы, но указывают на ухудшение сигнала.

Заключение

Замена энкодера системы верхнего привода требует сочетания механической точности и электронного опыта. Соблюдая протоколы безопасности и гарантируя идеальную центровку, вы защитите свои буровые активы от дорогостоящих простоев. Правильная установка обеспечивает контроль крутящего момента, необходимый для современных операций. JJC TEC предлагает высокопроизводительные энкодеры, предназначенные для работы в суровых условиях. Наши долговечные компоненты и экспертная поддержка помогут вам поддерживать максимальную эффективность. Регулярные проверки уплотнений и муфт предотвратят будущие неисправности и обеспечат бесперебойную работу вашей установки.

Часто задаваемые вопросы

Вопрос: Почему энкодер жизненно важен для системы верхнего привода?

Ответ: Он обеспечивает необходимую обратную связь по скорости и положению, позволяя системе верхнего привода поддерживать точный контроль крутящего момента.

Вопрос: Как устранить неисправность кодера системы Top Drive?

О: Проверьте коды неисправностей ЧРП и проверьте систему верхнего привода на предмет ослабления соединений или попадания влаги.

Вопрос: Какие инструменты необходимы для замены энкодера системы Top Drive?

О: Для правильного обслуживания системы верхнего привода вам потребуются динамометрические ключи, имитаторы сигналов и специальные съемники.

Вопрос: Как часто мне следует проверять энкодер?

О: Регулярные ежемесячные проверки уплотнений системы верхнего привода предотвращают неожиданные простои и отказы электроники.
